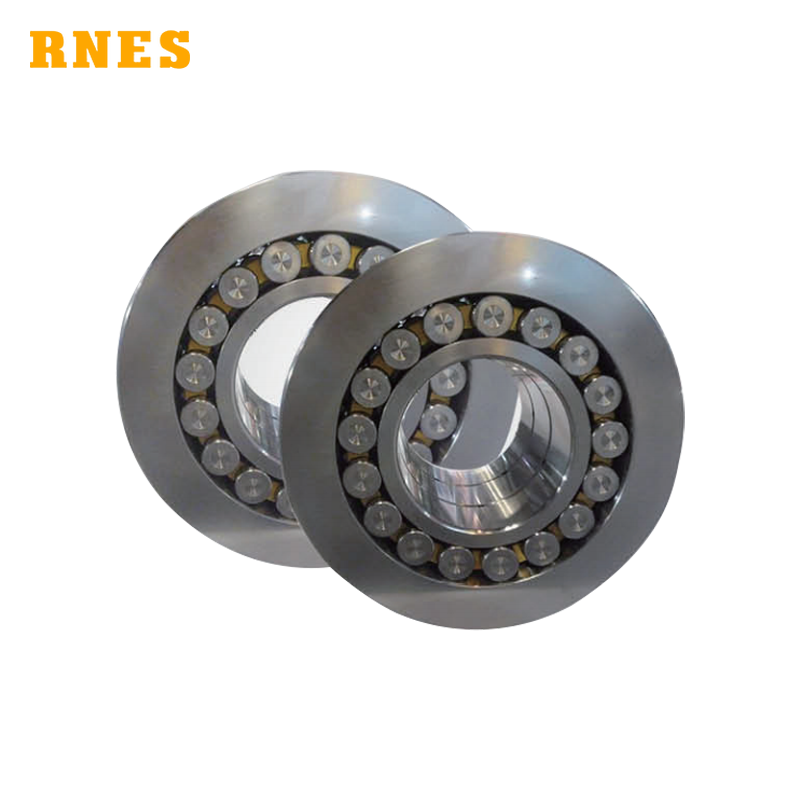

محامل الدعم

محامل بكرات كروية

محامل الدعم هي محامل دحرجة ذات حلقة خارجية سميكة بشكل خاص. ويتم تركيبها في مجموعات على عمود ثابت لتعمل كبكرات دعم. وينتقل الضغط الناتج عن درفيل التشغيل عبر الدرفيل الوسيط إلى بكرات الدعم، ثم عبر نظام السرج إلى هيكل ماكينة الدرفلة. وتُستخدم هذه المحامل عادةً في معدات درفلة الشرائط على البارد متعددة الدرافيل، كما يمكن استخدامها أيضًا في تطبيقات أخرى مثل ماكينات التقويم. ومحامل الدعم هي محامل أسطوانية متعددة الصفوف، وتتطلب درجة عالية جدًا من الدقة. وعلى وجه الخصوص، بعد إزالة الخلوص الشعاعي، يصبح ارتفاع المقطع من القطر الداخلي إلى القطر الخارجي، والمعروف باسم قيمة T، أمرًا بالغ الأهمية، ويجب التحكم فيه ضمن 0.005 مم لكل عمود. ويتطلب ذلك دقة عالية جدًا في مكونات المحمل. وتُستخدم محامل الدعم خصيصًا في مصانع درفلة الشرائط الرقيقة متعددة الدرافيل، بما في ذلك درفلة صفائح الفولاذ السيليكوني المدرفلة على البارد لصناعة الطاقة، والصفائح عالية الجودة لصناعة السيارات، والصفائح المطلية، وصفائح الفولاذ المقاوم للصدأ وغيرها من الصفائح الرقيقة عالية القيمة المضافة. ويؤدي هذا النوع من المحامل وظيفة درفيل الدعم مباشرةً. ومن الناحية الهيكلية، تكون سماكة جدار الحلقة الخارجية أكبر بكثير من سماكة جدار المحامل العادية، كما يكون كل من الانحراف الشعاعي للقطر الخارجي والفرق المتبادل في سماكة الجدار بعد التجميع صغيرين للغاية. ويتميز المحمل بتصنيف حمل ديناميكي مرتفع، ويمكنه الدوران بدقة عالية تحت الأحمال الثقيلة.

البريد الإلكتروني：sdzqkj@gmail.com

WhatsApp：+86 13562080522

المنتجات ذات الصلة

رسالة عبر الإنترنت

تفاصيل المنتج

رمز المحمل	طراز NSK	طراز Legend	الأبعاد الرئيسية (mm)						الحمل المقنن			شكل الأسطوانة للقطر الخارجي (مم)		سُمك الجدار المُجمَّع(mm)	الكتلة (كجم)
رمز المحمل	طراز NSK	طراز Legend	d	D	B	C	r1	r2	Rated Load (kN) Co	KN	Kgf	a	f	H	الكتلة
BN3L205P-1	-	11	205	520	200	216	3	3	-	3190	325500	18	0.105	157.5	277
BN3L180X3-1	3PL180-2	9	180	406.42	224	224	2.1	2.5	-	2610	266000	10	0.058	113.21	171
SJ-NNJ180-2RS-1	-	15	179.984	406.43	224.25	220	4	3	-	1870	-	-	-	113.181	150
BN3U18OP	3U180-2	12	180	406.4	224	220	2.1	2.5	-	2050	209000	10	0.058	113.16	167
BN3L180X3	3PL180-1B	9	180	406.4	217	217	2.1	2.5	-	2550	260000	10	0.058	113.16	165
SJ-NNJ180-2RS	-	15	180	406.42	171.04	171.04	4	3	-	1550	-	-	-	113.155	121
BN3L180	3PL180-3	9	180	406.42	171.04	171.04	2.1	5	-	2060	210000	25	0.145	113.155	130
BN2S179Z/2RS	2U179Z-3	6	179.984	406.4	224	220.66	3	3.3	-	1950	199000	15.9	0.093	113.205	166
SJ-NNJ130-2RS	-	15	130	300	172.644	172.644	4	3.5	-	1320	-	-	-	84.955	70
BN3L130X2A	3PL130-1F	9	130	300	172.64	172.64	2	5	-	1540	157000	10	0.131	84.95	72.4
BN3L130X2	3PL130-1C	9	130	300	172.64	172.64	2	5	-	1540	157000	10	0.131	84.95	72.4
BN2S130X2/2RS	2U130-16	6	130	300	172.64	170	2	2.5	-	1240	126000	50	0.009	84.95	71.2
BN2S130/2RS	2L130-2E	6	130	300	160	159.5	2	7	-	1320	135000	9	0.21	84.95	62.8
BN3L130	3PL130-2C	9	130	300	160	159.5	2	2	-	1470	150000	9	0.21	84.95	66.8
BN3U120P	3U120-4	12	120	300	160	160	2.5	2.5	-	1180	120000	12	0.007	89.966	69.4
SJ-NN100-2RS-1	-	15	99.995	225	120	120	1.5	1.5	-	625	-	-	-	62.474	26
BN3L100	3PL100-1A	9	100	225	120	120	2	3	-	715	73000	8	0.093	62.47	28
BN3U9OPX2	3U90-4	12	-	220	130	130	1	2	-	680	69500	6	0.01	64.982	30
SJ-NNP90-2RS	-	16	90	220	96	94	3	3	-	494	-	-	-	65	21
BN3U9OP	sU90-1	12	90	220	120	120	1	2	-	655	67000	6	0.01	64.98	27.7

عرض المصنع

نقدم مجموعة متكاملة من المحامل، تشمل محامل الكرات ذات الأخدود العميق، ومحامل البكرات ذاتية المحاذاة، ومحامل البكرات المخروطية، ومحامل البكرات الأسطوانية، ومحامل الكرات ذات التلامس الزاوي، ومحامل الدفع، ومحامل الإدخال، ومحامل البكرات الإبرية، والمحامل الخاصة غير القياسية والمكونات ذات الصلة. وبفضل الموديلات والمواصفات الكاملة، تُستخدم منتجاتنا على نطاق واسع في معدات الهندسة، والتعدين & الصناعات المعدنية، والسيارات، والآلات الزراعية، والمحركات، والمضخات، وطاقة الرياح، وآلات التشغيل، وآلات النسيج وغيرها من المجالات، وهي مناسبة لظروف التشغيل القاسية مثل السرعات العالية، والأحمال الثقيلة، ودرجات الحرارة المرتفعة، والتآكل وغيرها.

الأسئلة الشائعة

س: هل أنتم مصنع أم شركة تجارية؟

ج: نحن شركة شاندونغ تشونغتشياو للمحامل المحدودة، ومقرنا في لينتشينغ، لياوتشنغ، مقاطعة شاندونغ. نحن شركة متخصصة في تصنيع المحامل، ولدينا خطوط إنتاج مستقلة وأنظمة للبحث والتطوير ومراقبة الجودة، وندعم التخصيص بنظام OEM/ODM والإنتاج بكميات كبيرة.

س: ما أنواع المحامل التي تنتجونها؟

ج: نقدم مجموعة كاملة من المحامل، بما في ذلك محامل الكرات ذات الأخدود العميق، ومحامل البكرات الكروية ذاتية المحاذاة، ومحامل البكرات المخروطية، ومحامل البكرات الأسطوانية، ومحامل الكرات ذات التلامس الزاوي، ومحامل الدفع، والمحامل المدرجة، ومحامل الإبر، والمحامل الخاصة غير القياسية ذات الطرازات الكاملة.

س: ما معايير الجودة والشهادات التي لديكم؟

ج: نتبع بدقة أنظمة الجودة ISO 9001 وIATF 16949. تتوافق منتجاتنا مع المعايير الدولية مثل GB وDIN وANSI وJIS. ويضمن الفحص الشامل لكامل العملية الدقة ومقاومة التآكل وعمر الخدمة والاستقرار.

س: هل تقبلون التخصيص؟ وما هو الحد الأدنى لكمية الطلب (MOQ)؟

ج: ندعم التخصيص بنظام OEM/ODM وفقًا للرسومات والأبعاد والمواد وظروف التشغيل. الحد الأدنى لكمية الطلب مرن للمحامل القياسية وقابل للتفاوض بالنسبة للمنتجات غير القياسية. نقبل العينات والدفعات الصغيرة والطلبات بكميات كبيرة.

س: ماذا عن وقت التسليم والتغليف والشحن؟

ج: يتم شحن المخزون القياسي خلال 3–7 أيام، بينما تتطلب المنتجات المخصصة 15–30 يومًا. ندعم التغليف الصناعي القياسي والتغليف المحايد والتغليف بعلامة العميل التجارية. تتوفر خدمات الشحن البحري والجوي والشحن السريع الدولي للتسليم إلى جميع أنحاء العالم.
